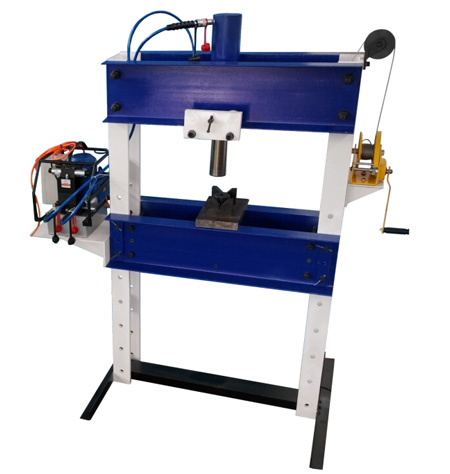

油缸工作頭利用滾輪可沿著上梁滑移，在做偏心壓接工作時鎖定于某一位置；
|
型號
|
噸位
|
動力類型和泵型號 |
油缸型號
|
油缸形式
|
行程
|
速度（mm/秒） |
重量
|
|||
|
手動 |
電動 |
氣動 |
快進 |
沖壓 |
||||||
|
WHPE-1010 |
10
|
|
PHM55 |
|
RC-1010 |
單作用 |
254 |
22.16 |
3.69 |
135 |
|
WHPA-1010 |
|
|
SPA701 |
RC-1010 |
單作用 |
254 |
8.57 |
1.11 |
73 |
|
|
WHPM-1010 |
AHP702 |
|
|
RC-1010 |
單作用 |
254 |
0.10 |
0.02 |
72 |
|
|
WHPE-1010D |
|
PHM55D |
|
RR-1010 |
雙作用 |
254 |
22.36 |
3.73 |
86 |
|
|
WHPE-1010D |
|
|
SPA701D |
RR-1010 |
雙作用 |
254 |
8.65 |
1.12 |
74 |
|
|
WHPE-2506 |
25
|
|
PHM55 |
|
RC-256 |
單作用 |
152 |
14.48 |
2.41 |
274 |
|
WHPE-2511 |
|
PHM55 |
|
RC-2514 |
單作用 |
355 |
14.79 |
2.47 |
316 |
|
|
WHPA-2514 |
|
|
SPA702 |
RC-2514 |
單作用 |
355 |
14.79 |
0.74 |
277 |
|
|
WHPM-2514 |
AHP703 |
|
|
RC-2514 |
單作用 |
355 |
0.06 |
0.01 |
281 |
|
|
WHPE-3014D |
30
|
|
PHM55D |
|
RR-3014 |
雙作用 |
355 |
11.45 |
1.91 |
327 |
|
WHPA-3014D |
|
|
SPA702D |
RR-3014 |
雙作用 |
355 |
11.45 |
0.57 |
310 |
|
|
WHPM-3014D |
AHP705D |
|
|
RR-3014 |
雙作用 |
355 |
0.05 |
0.01 |
301 |
|
|
WHPE-5006 |
50
|
|
PHM55 |
|
RC-506 |
單作用 |
152 |
6.73 |
1.12 |
439 |
|
WHPA-5006 |
|
|
SPA702 |
RC-506 |
單作用 |
152 |
6.73 |
0.34 |
439 |
|
|
WHPM-5006 |
AHP703 |
|
|
RC-506 |
單作用 |
152 |
0.03 |
0.01 |
420 |
|
|
WHPE-5006D |
|
PHM55D |
|
RR-506 |
雙作用 |
152 |
6.91 |
1.15 |
422 |
|
|
WHPE-5013 |
|
PHM55 |
|
RC-5013 |
單作用 |
330 |
6.88 |
1.15 |
472 |
|
|
WHPE-5013D |
|
PHM55D |
|
RR-5013 |
雙作用 |
330 |
6.88 |
1.15 |
479 |
|
|
WHPA-5013D |
|
|
SPA702D |
RR-5013 |
雙作用 |
330 |
6.88 |
0.34 |
477 |
|
|
WHPM-5013D |
AHP703D |
|
|
RR-5013 |
雙作用 |
330 |
0.30 |
0.01 |
454 |
|
|
WHPA-10010 |
100
|
|
PHM110 |
|
RC-10010 |
單作用 |
254 |
4.89 |
0.98 |
781 |
|
WHPE-10010 |
|
|
SPA706 |
RC-10010 |
單作用 |
254 |
0.61 |
6.11 |
748 |
|
|
WHPM-10010 |
AHP706 |
|
|
RC-10010 |
單作用 |
254 |
0.15 |
0.05 |
751 |
|
|
WHPE-10013D |
|
PHM110D |
|
RR-10013 |
雙作用 |
330 |
4.95 |
0.99 |
791 |
|
|
WHPM-1006D |
AHP706D |
|
|
RR-1006 |
雙作用 |
152 |
0.14 |
0.05 |
755 |
|
|
WHPE15013D |
150 |
|
PHM150D |
|
RR15013 |
雙作用 |
330 |
3.33 |
0.83 |
1772 |
|
WHPE-20013D |
200 |
|
PHM220D |
|
RR-20013 |
雙作用 |
330 |
3.76 |
0.58 |
1772 |
|
以上產品為標準產品，其他噸位、行程和速度等需求，請聯系當?shù)厥跈?quán)機構或我司技術工程師； |
||||||||||
|

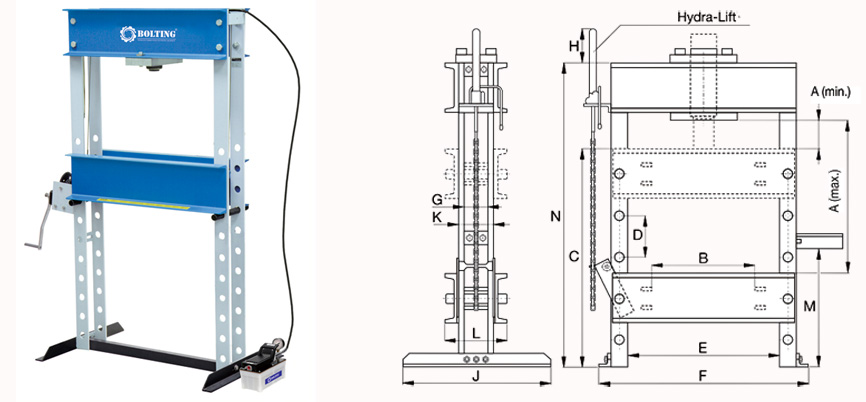

型號
|
外形尺寸 |
|||||||||||
|
A |
B |
C |
D |
E |
F |
G |
J |
K |
L |
M |
N |
|
|
WHPE-1010 |
62-1016 |
/ |
1187 |
125 |
473 |
632 |
- |
756 |
108 |
189 |
889 |
1321 |
|
WHPA-1010 |
62-1016 |
/ |
1187 |
125 |
473 |
632 |
- |
756 |
108 |
189 |
889 |
1321 |
|
WHPM-1010 |
62-1016 |
/ |
1187 |
125 |
473 |
632 |
- |
756 |
108 |
189 |
889 |
1321 |
|
WHPE-1010D |
62-1016 |
/ |
1187 |
125 |
473 |
632 |
- |
756 |
108 |
189 |
889 |
1321 |
|
WHPE-1010D |
62-1016 |
/ |
1187 |
125 |
473 |
632 |
- |
756 |
108 |
189 |
889 |
1321 |
|
WHPE-2506 |
178-1384 |
/ |
1447 |
302 |
737 |
1029 |
102 |
762 |
133 |
272 |
673 |
1930 |
|
WHPE-2511 |
178-1384 |
/ |
1447 |
302 |
737 |
1029 |
102 |
762 |
133 |
272 |
673 |
1930 |
|
WHPA-2514 |
178-1384 |
/ |
1447 |
302 |
737 |
1029 |
102 |
762 |
133 |
272 |
673 |
1930 |
|
WHPM-2514 |
178-1384 |
/ |
1447 |
302 |
737 |
1029 |
102 |
762 |
133 |
272 |
673 |
1930 |
|
WHPE-3014D |
178-1384 |
/ |
1447 |
302 |
737 |
1029 |
102 |
762 |
133 |
272 |
673 |
1930 |
|
WHPA-3014D |
178-1384 |
/ |
1447 |
302 |
737 |
1029 |
102 |
762 |
133 |
272 |
673 |
1930 |
|
WHPM-3014D |
178-1384 |
/ |
1447 |
302 |
737 |
1029 |
102 |
762 |
133 |
272 |
673 |
1930 |
|
WHPE-5006 |
179-1233 |
477 |
1372 |
264 |
730 |
1086 |
127 |
914 |
184 |
365 |
781 |
1930 |
|
WHPA-5006 |
179-1233 |
477 |
1372 |
264 |
730 |
1086 |
127 |
914 |
184 |
365 |
781 |
1930 |
|
WHPM-5006 |
179-1233 |
477 |
1372 |
264 |
730 |
1086 |
127 |
914 |
184 |
365 |
781 |
1930 |
|
WHPE-5006D |
179-1233 |
477 |
1372 |
264 |
730 |
1086 |
127 |
914 |
184 |
365 |
781 |
1930 |
|
WHPE-5013 |
179-1233 |
477 |
1372 |
264 |
730 |
1086 |
127 |
914 |
184 |
365 |
781 |
1930 |
|
WHPE-5013D |
179-1233 |
477 |
1372 |
264 |
730 |
1086 |
127 |
914 |
184 |
365 |
781 |
1930 |
|
WHPA-5013D |
179-1233 |
477 |
1372 |
264 |
730 |
1086 |
127 |
914 |
184 |
365 |
781 |
1930 |
|
WHPM-5013D |
179-1233 |
477 |
1372 |
264 |
730 |
1086 |
127 |
914 |
184 |
365 |
781 |
1930 |
|
WHPA-10010 |
178-1080 |
508 |
1295 |
297 |
889 |
1295 |
171 |
914 |
222 |
438 |
842 |
1930 |
|
WHPE-10010 |
178-1080 |
508 |
1295 |
297 |
889 |
1295 |
171 |
914 |
222 |
438 |
842 |
1930 |
|
WHPM-10010 |
178-1080 |
508 |
1295 |
297 |
889 |
1295 |
171 |
914 |
222 |
438 |
842 |
1930 |
|
WHPE-10013D |
178-1080 |
508 |
1295 |
297 |
889 |
1295 |
171 |
914 |
222 |
438 |
842 |
1930 |
|
WHPM-1006D |
178-1080 |
508 |
1295 |
297 |
889 |
1295 |
171 |
914 |
222 |
438 |
842 |
1930 |
|
WHPE15013D |
318-1232 |
711 |
1372 |
254 |
1219 |
1706 |
232 |
1118 |
333 |
555 |
1213 |
2286 |
|
WHPE-20013D |
318-1232 |
711 |
1372 |
254 |
1219 |
1706 |
232 |
1118 |
333 |
555 |
1213 |
2286 |
