側驅動板

相關介紹

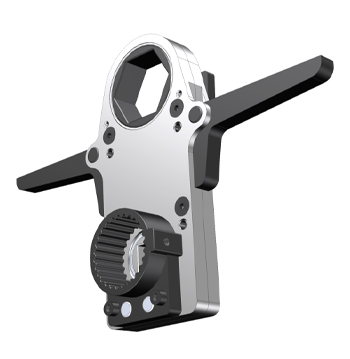

側驅動板(整體式)

  • 與電、氣動扭矩扳手,倍增器配合使用,偏置超薄設計,適合軸向空間受限工況;
  • 中空式結構,可用于螺栓伸出較長或高度空間限制等場合;
  • 采用高強度合金材料制造,堅固、耐用,高精度傳動系統(tǒng),保證平穩(wěn)、精準傳動;
  • 一體式,強度更高,重量更輕;
  • 帶扭矩放大功能,長/寬/厚度/中心距等均可定制;




  • 型號

    最大扭矩(N.m)

    適用范圍AF
    (mm)

    輸入驅動軸D
    (Inch)

    齒桶直徑
    (mm)

    A
    (mm)

    E
    (mm)

    H
    (mm)

    重量
    (Kg)

    ITOD01

    1500

    17-36

    3/4″或1″

    60/76

    120

    27

    68

    2.0

    ITOD02

    3000

    30-60

    3/4″或1″

    76

    140

    32

    68

    2.5

    ITOD04

    6000

    41-80

    1″或1-1/2″

    88/96

    160

    42

    82

    3.5

    ITOD08

    12000

    50-90

    1-1/2″

    122

    180

    52

    100

    4.5

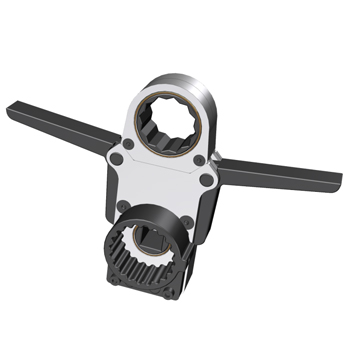

    側驅動板(分體式)



  • 與電、氣動扭矩扳手,倍增器配合使用,偏置超薄設計,適合軸向空間受限工況;
  • 中空式結構,可用于螺栓伸出較長或高度空間限制等場合;
  • 采用高強度合金材料制造,堅固、耐用,高精度傳動系統(tǒng),保證平穩(wěn)、精準傳動;
  • 可快速更換工作頭,無需特殊工具;
  • 帶扭矩放大功能,長/寬/厚度/中心距等均可定制;




  • 型號

    最大扭矩(N.m)

    適用范圍AF
    (mm)

    輸入驅動軸D
    (Inch)

    齒桶直徑
    (mm)

    A
    (mm)

    E
    (mm)

    H
    (mm)

    重量
    (Kg)

    STOD01

    1500

    17-36

    3/4″或1″

    60/76

    120

    32

    68

    3.0

    STOD02

    3000

    30-60

    3/4″或1″

    76

    140

    36

    68

    3.5

    STOD04

    6000

    41-80

    1″或1-1/2″

    88/96

    160

    46

    82

    4.5

    STOD08

    12000

    50-90

    1-1/2″

    122

    180

    57

    100

    6.3

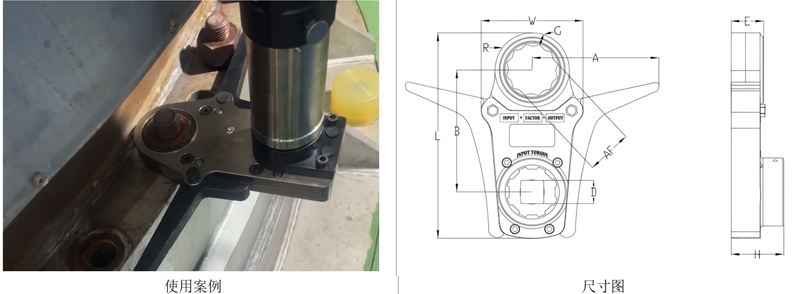

    詳細尺寸:

    OD01

    OD02

    OD04

    OD08

    工作頭
    型號

    W
    mm

    R
    mm

    G
    mm

    工作頭
    型號

    W
    mm

    R
    mm

    G
    mm

    工作頭
    型號

    W
    mm

    R
    mm

    G
    mm

    工作頭
    型號

    W
    mm

    R
    mm

    G
    mm

    OD01-17

    100

    24

    9

    OD02-30

    120

    29

    12

    OD04-41

    135

    39

    15

    OD08-50

    158

    46

    17

    OD01-19

    100

    24

    8

    OD02-32

    120

    29

    11

    OD04-46

    135

    42

    15

    OD08-55

    158

    50

    18

    OD01-22

    100

    26

    8

    OD02-34

    120

    31

    11

    OD04-50

    135

    44

    15

    OD08-60

    158

    52

    17

    OD01-24

    100

    26

    7

    OD02-36

    120

    31

    10

    OD04-55

    135

    46

    14

    OD08-65

    158

    55

    17

    OD01-27

    100

    29

    7

    OD02-41

    120

    34

    10

    OD04-60

    135

    50

    15

    OD08-70

    158

    58

    17

    OD01-30

    100

    32

    7

    OD02-46

    120

    37

    10

    OD04-65

    135

    53

    15

    OD08-75

    158

    60

    17

    OD01-32

    100

    35

    8

    OD02-50

    120

    40

    11

    OD04-70

    135

    56

    15

    OD08-80

    158

    63

    16

    OD01-34

    100

    38

    8

    OD02-55

    120

    43

    11

    OD04-75

    135

    59

    15

    OD08-85

    158

    66

    16

    OD01-36

    100

    41

    8

    OD02-60

    120

    46

    11

    OD04-80

    135

    61

    15

    OD08-90

    158

    69

    17
